Att ansluta en lampa är inte svårt, men det kan verka förvirrande med olika färger på ledningarna. Då kan det vara trevligt att dubbelkontrollera hur en lampa ska anslutas och var ledningarna ska vara.
Här är några exempel på hur du ansluter en lampa, både jordad och jordad.
Läs mer om belysning i vardagsrummet , kök belysning tips eller fina läslampor .
Vilken sida ska fodret vara på?
Det är vanligtvis inte så viktigt vilken sida kraftledningarna kommer på så länge du inte ansluter nätsladden vid jordningsplatsen.
Om blå / N är påslagen vid «L» och «Brun / L» slås på vid N / blå i lampanslutningen tänds lampan lika bra.
Men det är alltid okej att följa ett mönster och ett fast sätt att ansluta . Om det till exempel finns en LED-lampa med drivrutin bör du alltid följa färgkoderna.
Anslut därför lampan enligt följande:
- Brun (L) på L (Detta kan också vara rött eller svart)
- Blått (N) på N (detta kan också vara vitt)
- Gul / grön sladd (PE) på PE / mark-symbolen (se bild nedan).
Läs mer: Hur man planerar belysning i ett hem, en stuga och en lägenhet
Lampkoppling med tryckomkopplare
Många moderna lampor har presskontakter.
Här behöver du bara ta bort en del av isoleringen på sladden genom att trycka in den.
N = Power / Blue (Eventuellt vitt på gamla ledningar).
Gul / grön = jorden . Den här går vanligtvis in i mitten. Det kan vara PE eller symbol som du ser på bilden.
L = Power / Brown (möjlig röd / svart på gamla ledningar).

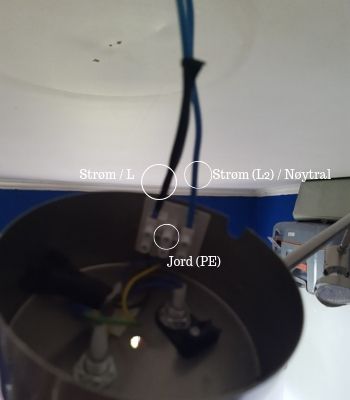

Lampkoppling med sockerbitar eller wago
I en lampa med sockerbitar finns det vanligtvis inga bokstäver eller markeringar att följa. Här ska kraftkablarna anslutas i anslutningarna på ytterkanten, i mitten ska jordledningen vara.
Du kan dubbelkontrollera färgen på sladden från lampan eller se om ett litet metallstycke går ut från mittkontakten som är anslutet till själva lampan. Det här är grunden.

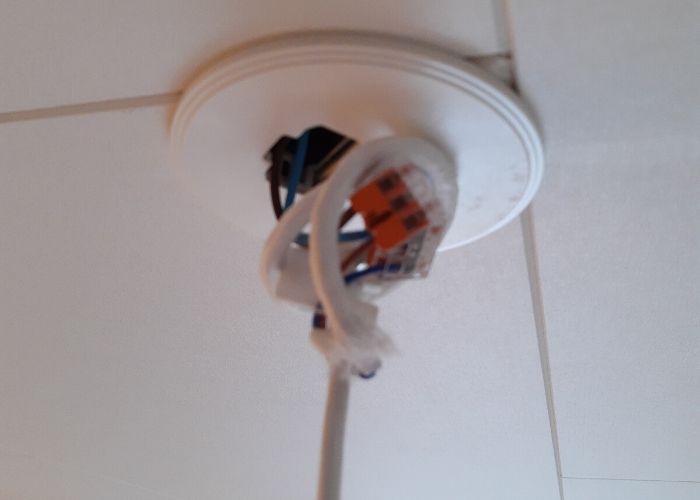

Lampan på bilden var faktiskt en jordad lampa, men eftersom den är monterad i sovrum utan jordade eluttag ansluter jag inte till jordningen.
Du ska inte blanda jordad och ojordad utrustning i samma rum.

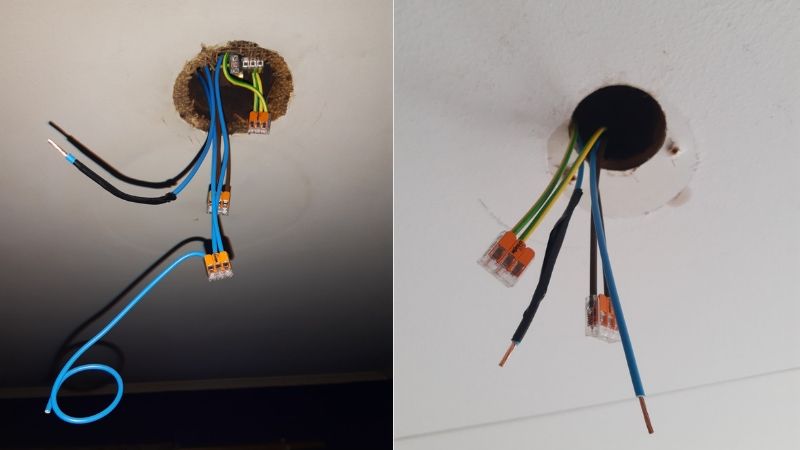

Här kan du se några lampanslutningar där strömmen kommer från någon annanstans i hemmet, går igenom takpunkten och ner till brytaren.
Här dras tre ledningar vardera vägen, 3 till omkopplaren och 3 från tillförseln någon annanstans i huset. Fast ström är brun, detta går förbi takpunkten och ner till brytaren, där den återgår som blå och måste därför märkas med tejp så att den inte förväxlas med det blå som kommer från försörjningen.
Blått och brunt är två olika faser, genom att koppla samman dem kommer kortslutning dem.
Se även min senaste guide. Lite mer ingående om att hänga upp och ansluta en taklampa över matbordet.
